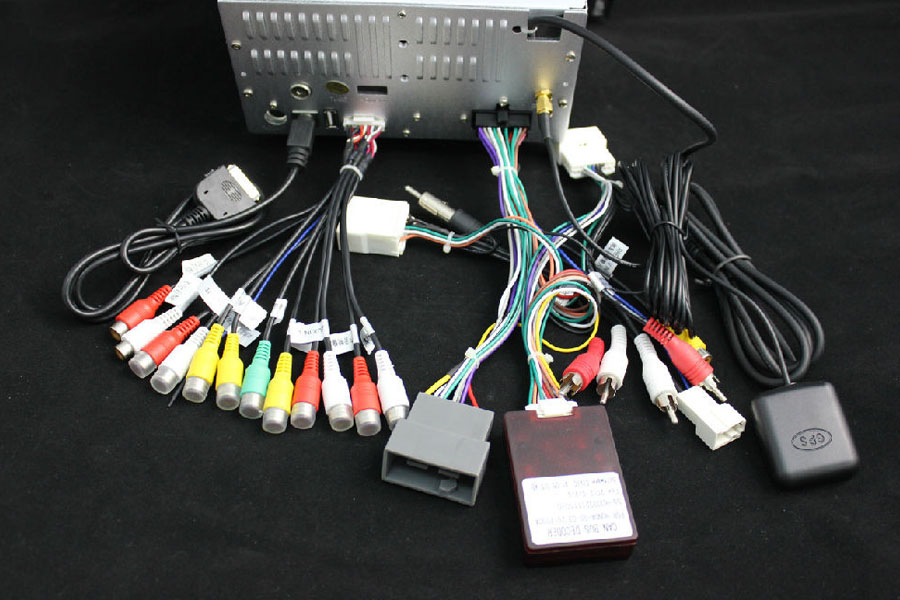

上一期文章已經分享過了關于RS232接口的說明和應用，今天我們再分享和RS232類似的串行接口，RS485接口的應用與功能說明。當我們在進行汽車GPS產品研發和項目工程的時候，一旦要求通訊傳輸距離大于10米至1千米，就常常會使用到RS485串行總線，RS485端口主要是采用了平行發送和差分接收，更重要的是具有抑制共模干擾的能力。

目前，RS485端口已經廣泛用于農業機械、工程建設、智慧物流、運輸船舶等領域，特別是在載重測量、溫度傳感、液位傳感、距離傳感、高低電頻傳感等外部測量傳感設備與儀器上，都會見到R485端口的影子。RS485端口采用半雙工工作方式，任何時候只能有一點處于發送狀態，為了保證數據收發的不沖突，硬件上是通過方向切換來實現的。

由于RS485端口是從RS422端口基礎上發展而來的，所以RS485端口許多電氣規定與RS422端口相仿。如都采用平衡傳輸方式、都需要在傳輸線上接終接電阻等。RS485端口可以采用二線與四線方式，二線制可實現真正的多點雙向通信，這種接線方式為總線式拓?fù)浣Y(jié)構，在同一總線上最多可以掛接32個節點。

與R232端口的區別非常明顯：從線路的鏈接上來區別，RS232端口通常是三線制，RS485端口通常是兩線制；從傳輸距離遠近上來區別，RS232端口只能傳輸12米以內，RS485端口最遠可以傳輸1千米；從傳輸速率上來區別，RS232端口是全雙工傳輸，RS485端口是半雙工傳輸；從協議的層面上來區別，RS232端口只支持點對點通權訊，RS485端口支持總線形式通訊，允許連接多達128個收發器（具有多站能力）；
